Ukázky
projektů
1) Nosný profil stolu
2) Ocelový profil postele
3) Nosný profil židle |
- Děrování tvarového profilu stolu
IKEA STRANDTORP
- Děrování ocelových profilů skládací postele
IKEA VITVAL
- Děrování a
ohýbání nosných profilů žedle IKEA ADDE
|
|
| 1)
Děrování nosných profilů rozkládacího stolu IKEA STRANDTORP |
Rozsah naší
práce
Takt výroby
Materiál
Počet otvorů
Technologie
Komponenty
Kompletace profilu
|
dodání
investičního celku
18 s/1 profil
speciální tvarový profil
5 průměrů / celkem 20 otvorů
1x vstupní podavač - buffer
1x průběžný dopravník
16x hlavice děrování
1x výstupní dopravník
SIEMENS, FESTO, SICK
montážní nýtovací
linka
|
|
|

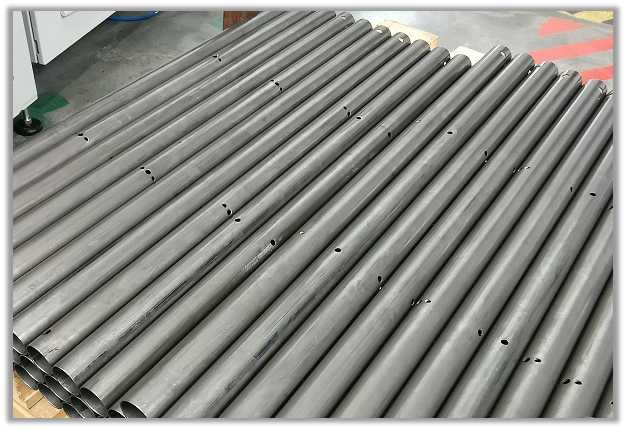

2) Děrování ocelových profilů rámu postele IKEA VITVAL
|
Rozsah
naší práce
Takt výroby
Materiál
Otvory
Děrovací stroje
Technologie
|
dodání
investičního celku děrování
1 s /1 otvor s posuvem na další díru
PO 60x20x1 mm a TR 38x1,5 mm
ovál, 6hran, 1x kruh a 3x kruh
4x stroj HPM-3000/RHS1/6
děrování v 6 místech najednou
plně automatická výrobní linka
2x robot a V/V zásobníky
|
 |
|
3) Děrování a ohýbání nosných profilů židle IKEA ADDE
|
Rozsah
naší práce
Takt výroby
Materiál
Počet otvorů
Technologie
Komponenty
|
dodání
investičního celku
18 s/1 profil
ocelová trubka d16/1,2 mm
2x kruh a 2x 6hran
2x linka děrování obsahuje
- vstupní podavač
- kartáčování konců profilů
- optická kontrola polohy svaru
- ohyb trubky po děrování
- výstupní dopravník - buffer
SIEMENS, FESTO, SICK
|
 |
|
